Van bướm inox 304 tay gạt- tay quay

Mô tả

Van bướm inox được cấu tạo bởi các bộ phận chính bao gồm phần thân bằng vật liệu inox ( Có thể là inox 201, 304, 316) và gioăng làm kín van. Van có 2 kiểu kết nối dạng tay gạt hoặc dạng tay quay nên van bướm inox được sử dụng nhiều cho các hệ thống nước, hóa chất , nước thải cùng với đó là môi trường chịu nhiệt độ cao từ 0 ~ 200 độ C.

Van bướm inox được dùng cho các hệ thống xử lý nước thải, hệ thống hóa chất, axit, bazơ… Hoạt động tốt trong môi trường có tính chất ăn mòn và dễ oxi hóa.

Vật liệu inox 304 và inox 316 có khả năng chống ăn mòn và oxi hóa tương đối tốt. Ngoài ra chúng có khả năng chịu nhiệt độ cao.

Tùy vào chất liệu làm gioăng như PTFE hay EPDM. Van bướm inox có thể làm việc được ở các môi trường khác biệt và nhiệt độ phù hợp.

Cấu tạo chung của van bướm inox.

-Van Bướm Inox được làm từ thép không gỉ, chủ yếu là inox 304 và inox 316, để đảm bảo tính bền vững và khả năng chống ăn mòn. Cấu tạo cơ bản của van bướm bao gồm ba thành phần chính:

-Thân van (Body): Phần này là vỏ bọc của van, thường có hình dáng lưỡi dao và được làm từ inox.

-Bi (Disc): Lưỡi dao hoặc bi của van, cũng được làm từ inox, là bộ phận quan trọng để kiểm soát luồng chất lỏng hoặc khí.

-Trục (Shaft): Trục nối lưỡi dao và thân van, đảm bảo hoạt động mượt mà và hiệu quả.

>>> Xem thêm: Van bướm tay gạt tay quay 2 mặt bích

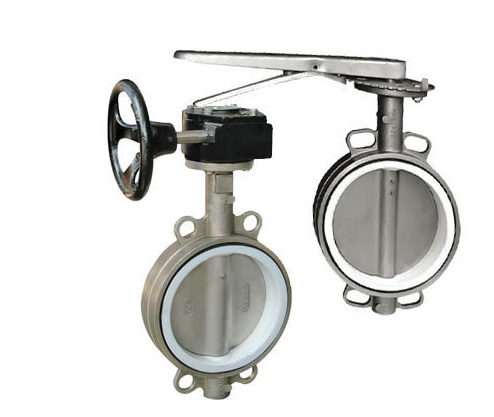

Phân loại van bướm inox

Van bướm inox cũng được chia làm hai loại dạng điều khiển bằng tay gạt inox và điều khiển tay tay quay. Sự lựa chọn của loại van sẽ phụ thuộc vào yêu cầu cụ thể của ứng dụng và điều kiện làm việc, bao gồm áp suất, nhiệt độ, loại chất lỏng hoặc khí cần điều khiển, và môi trường ứng dụng phù hợp van bướm inox

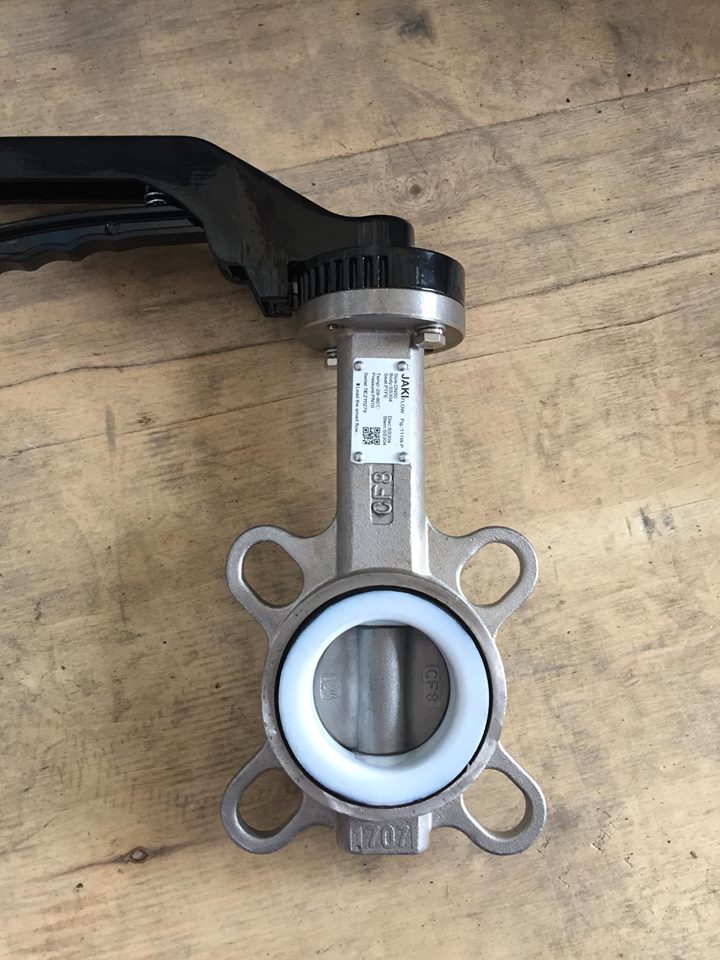

Van bướm inox tay gạt

Van bướm inox tay gạt sử dụng tay gạt để điều khiển van đóng mở một cách nhanh chóng. Phần tay gạt có dạng mỏ vịt để khóa van đóng mở. Khi sử dụng ta cần bóp phần tay gạt rồi mới có thể điều khiển van.

Van bướm tay gạt inox được sử dụng nhiều trong các:

– Cấp thoát nước, xử lý nước thải tại các nhà máy, xí nghiệp

– Hệ thống sản xuất thực phẩm, nước ngọt

– Hệ thống dẫn nhiên liệu: dầu, khí

Thông số của van bướm tay gạt inox

– Kích thước: DN50 – DN300

– Chất liệu chế tạo: Toàn thân inox, gioăng teflon PTFE

– Kiểu điều khiển vận hành: bằng tay gạt

– Kiểu kết nối: Wafer (dạng kẹp)

– Áp lực làm việc: PN10 – PN16

– Nhiệt độ làm việc: MAX 220ºC

– Môi trường lưu chất: Nước, nước thải, hóa chất loãng, dầu, khí…

– Hãng sản xuất: Samwoo, JS, TQ

– Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc, Malaysia

– Bảo hành: 12 tháng

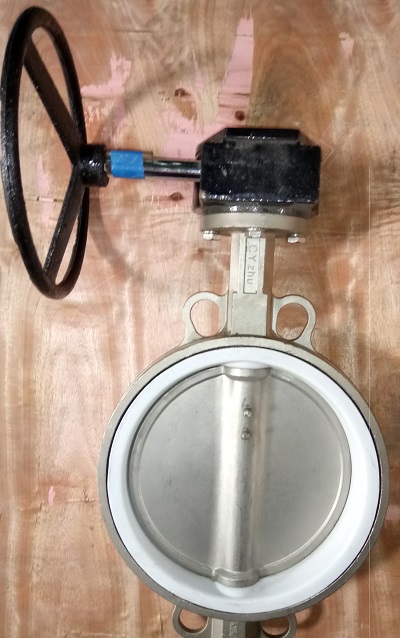

Van bướm inox tay quay

Van bướm tay quay inox sử dụng hộp số để giúp vận hành van đóng mở dễ dàng hơn. Phần tay quay vô lăng giúp tối ưu không gian hoạt động, khi lắp đặt vị trí hẹp.

Van được điều khiển bằng tay nhờ bộ phận tay quay vô lăng, van được điều khiển vận hành nhờ hệ thống truyền động: Tay quay vô lăng – trục van – đĩa van. Trong đó tay quay vô lăng gồm một số trợ lực và vô lăng được gắn trong hộp số.

Van bướm tay quay inox là sản phẩm được sử dụng cho nhiều loại môi trường nhưa nước sạch, nước thải, khí nén, hóa chất… Tuy nhiên, vì đây là sản phẩm hoàn toàn bằng chất liệu inox nên giá thành vẫn cao hơn các loại van bướm chất liệu khác. Vì vậy, nên van bướm inox chỉ nên sử dụng trong các môi trường có tính ăn mòn như các hệ thống, nhà máy xử lý nước thải, môi trường có nồng độ axit ăn mòn cao để tiết kiệm chi phí đầu tư.

Thông số kỹ thuật của van bướm tay quay inox

–Kích thước: DN50 – DN800

– Chất liệu: Inox SUS201 – SUS304 – SUS316, gioăng teflon

– Kiểu điều khiển vận hành: bằng tay quay

– Kiểu kết nối: Wafer, lắp bích

– Áp lực làm việc: MAX PN16

– Nhiệt độ làm việc: MAX 220ºC

– Môi trường lưu chất: Nước, nước thải, hóa chất loãng, dầu, khí…

– Hãng sản xuất: Samwoo

– Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc

– Bảo hành: 12 tháng

Van bướm tay gạt DN100

Ưu điểm khi sử dụng van bướm inox

 Van bướm inox khi được lắp đặt vận hành thì tốc độ đóng mở dòng chảy trong đường ống rất nhanh, kết nối với đường ống dễ dàng, đơn giản trong khâu bảo trì bảo dưỡng, van luôn có độ ổn định trong các hệ thống có nhiệt độ cao và áp suất cao nên được sử dụng nhiều cho nhiều hệ thống cần độ chống chị ăn mòn của hóa chất

Lắp được với nhiều tiêu chuẩn mặt bích hay còn gọi là dạng Wafer đa tiêu chuẩn

Thiết kế nhỏ gọn phù hợp cho nhiều hệ thống không gian lắp đặt nhỏ

 Kích thước cho những đường ống lớn mà dòng van bi không có
