VAN BƯỚM TAY QUAY
Mô tả
Van bướm tay quay Hàn Quốc hay còn được gọi là van bướm vô lăng Hàn Quốc là loại van bướm đóng mở nhanh được thực hiện bởi 2 cánh xoay quanh trục. Thông thường khi sử dụng van bướm vô lăng người ta thiết kế thêm bộ giảm tốc – hộp số và tay quay ( vô lăng ) giúp cho người vận hành trở nên thật dễ dàng và đơn giản
Kích cỡ: Van bướm tay quay có đầy đủ các kích thước từ DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500 đến DN600.
– Môi trường sử dụng: Nước sạch, khí nén, dược phẩm, thực phẩm, hệ thống nước thải, hệ thống PCCC, dầu khí…
Cấu tạo và thông số của van bướm tay quay Hàn Quốc
| TT | BỘ PHẬN | VẬT LIỆU | CHỨC NĂNG |
| 1 | Thân van | Gang, Inox, thép, nhựa | Bảo vệ và liên kết các bộ phận khác của van để tạo nên một thể thống nhất. Trên thân van có những lỗ dùng để định vị với đường ống. |
| 2 | Đĩa van | Gang , Inox, nhựa | Điều khiển dòng chảy (đóng hoặc mở dòng chảy) thông qua cơ cấu điều khiển bằng tay quay |
| 3 | Trục van | Kim loại | Truyền động từ tay quay đến đĩa van |
| 4 | Gioăng | Cao su EPDM, Teflon PTFE | Ngăn không cho lưu chất rò rỉ ra bên ngoài |
| 5 | Tay quay – Vô lăng | Gang, thép không rỉ | Là bộ phận thao tác để đóng mở van |
Thông số kỹ thuật.
Kích thước van bướm tay quay: DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500 đến DN600.
– Áp suất làm việc: PN10/PN16
– Nhiệt độ hoạt động bình thường: Từ 0°C đến 80°C.
– Vật liệu: Gang dẻo- Sơn phủ bề mặt: Van bướm tay quay vô lăng được sơn Eboxy màu xanh, van bướm tay quay tín hiệu điện được sơn bằng màu đỏ. – Đĩa, trục: Inox
– Giăng: EPDM, Viton, Teflon, Inox.
– Áp lực làm việc của van bướm tay quay vô lăng: JIS : 10K, 20K/ANSI: 150LB, 300LB/DIN: PN10, PN16
– Sản phẩm có Catalogue, chứng chỉ chất lượng CO/CQ…
– Bảo hành sản phẩm: 12 tháng.
Nguyên lý hoạt động của van bướm tay quay vô lăng.
Về cơ bản thì van bướm vô lăng Samwoo Hàn Quốc được vận hành bằng cách quay tay quay vô lăng sẽ truyền chuyển động đến hộp số và hộp số lại truyền chuyển động đến trụ van và giúp van đóng mở. Góc mở của van từ 0~90º. Trong đó van được mở lớn nhất thì góc mở là 90º và đóng kín ở 0º. Van bướm tay quay SW thường có kích cỡ lớn hơn số với Van bướm tay gạt SW và khả năng đóng mở nhẹ hơn. Nhưng về giá thành thì loại tay gạt thường rẻ hơn.
Khi lựa chọn van bướm vô lăng, chúng ta nên chú ý đến chất liệu của van. Đối với các loại môi chất có tính ăn mòn như hóa chất hay nước biển. Chúng ta nên lựa chọn chất liệu van là SUS 304 hoặc SUS 316 để chất lượng van vận hành đảm bảo nhất.
Ứng dụng của van bướm tay quay
Van bướm tay quay Hàn Quốc được sử dụng khá rộng rãi trong các hệ thống đường ống trong các nhà máy, khu công nghiệp như
– Nhà máy xử lí nước thải
– Nhà máy xử lí nước sạch
– Nhà máy sản xuất chế biến thực phẩm
– Nhà máy hóa chất, sản xuất xi măng…
– Nhà máy sản xuất vật liệu nhựa, luyện kim…
– Các dự dán, đường ống cấp thoát nước, chung cư, bể bơi, khu đô thị.

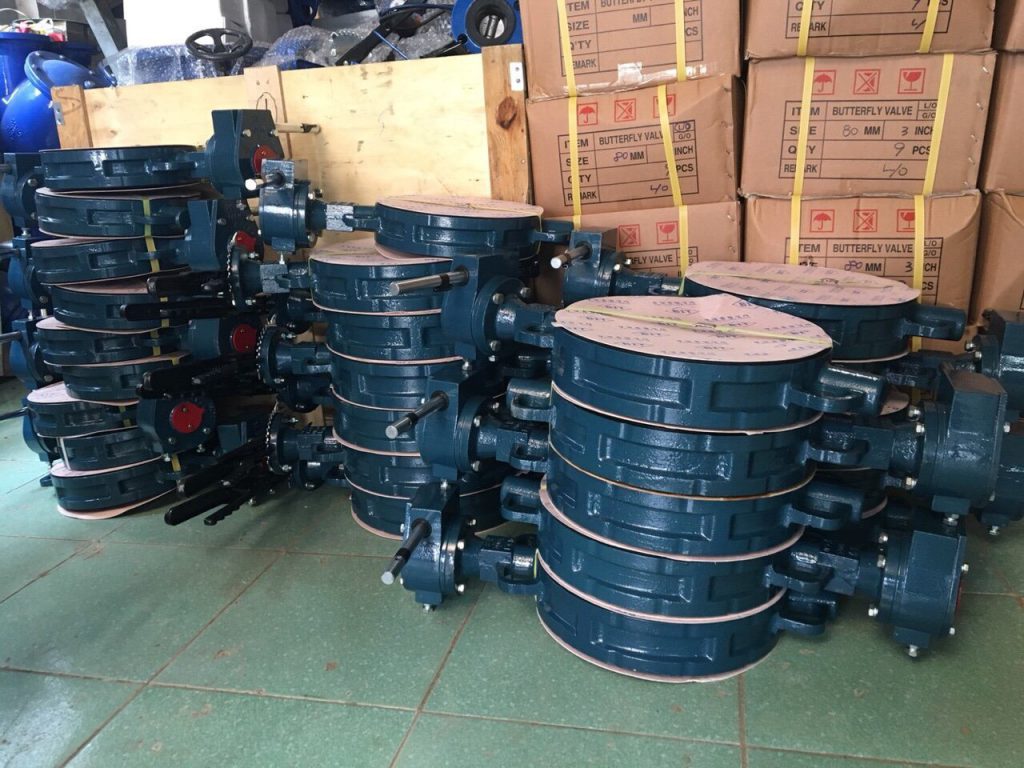

Một số hình ảnh van bướm tay quay đang được phân phối tại công ty Vinh An – Hàng chính hãng – giá tốt
Công ty chúng tôi cung cấp đầy đủ chứng chỉ chất lượng: CO, CQ, Packinglist và Catalog kèm theo với tiêu chí 100% hàng chính hãng. Hàng của chúng tôi luôn có sẵn với số lượng lớn và có chính sách giá tốt nhất cho tất cả khách hàng.
Mọi thông tin chi tiết về sản phẩm và bảng báo giá Van bướm tay quay các loại, quý khách hàng vui lòng liên hệ trực tiếp tới VINH AN qua Hotline 0962 334 255 – 0399 466 889 hoặc email theo địa chỉ: vinhanjsc2018@gmail.com để nhận được báo giá tốt nhất.
