VAN CỔNG INOX

VAN CỔNG INOX

Mô tả

Van cổng inox với chất liệu inox 304, 316 chủ yếu được sử dụng cho các nhà máy xử lý nước thải, nhà máy nhiệt điện, nhà máy dệt nhuộm, nhà máy sản xuất thức ăn chăn nuôi, đồ uống, sản xuất đồ dân dụng, nhà máy chế biến sữa.

Cấu tạo van cổng inox

Van cửa inox được cấu tạo bởi các bộ phận sau

– Thân van: Được đúc bằng inox. Hai bên thân có mặt bích với các tiêu chuẩn nhưng BS, DIN, ANSI, JIS.. hoặc ren để kết nối với đường ống hoặc các thiết bị, phụ kiện khác.

– Nắp van là một phần của thân van nhưng được tách ra để thuận tiện cho việc chế tạo, lắp ráp và bảo trì bảo dưỡng, nắp liên két với thân van bằng các bulong.

– Trục van: Là một thanh kim loại đầu trên kết nối bới thiết bị truyền động, đầu dưới kết nối với đĩa van. Trục có nhiệm vụ nâng, hạn đĩa van thông qua bộ phận truyền động phía trên.

– Đĩa van: đĩa có dạng phiến, có thể được đúc liền một tấm hoặc từ nhiều thành phần ghép lại. Đầu trên được kết nối và điều khiển lên xuống bởi trục van. Đĩa có nhiệm vụ trực tiếp đóng mở, lưu chất chảy qua van. Bộ phận này được chế tạo bằng inox

– Vòng đệm và giăng làm kín: Được làm từ các vật liệu mềm có sự đàn hồn và không bị ăn mòn. Chúng có nhiệm vụ làm kín cổ van không cho lưu chất rò rỉ ra ngoài.

– Thiết bị truyền động: gồm có tay gạt, tay quay vô lăng và các thiết bị tự động khác như truyền ộng bằng điện, bằng khí nén. Các thiết bị này có nhiệm vụ làm xoay trục van, làm van đóng hoặc mở.

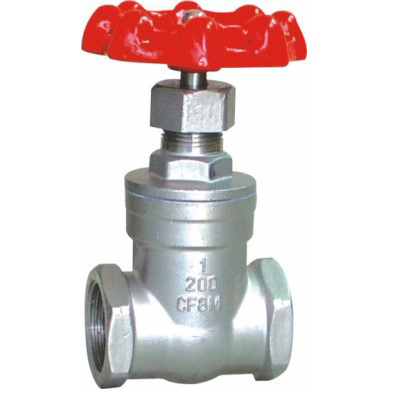

Van cổng inox lắp ren

Thường là các van có kích thươc nhỏ từ 2 inch trở xuống, ở hai đầu có tiện ren trong để kết nối với đường ống. Sản phẩm này chúng ta thường thấy ở các đường nước sinh hoạt trong nhà. Sử dụng được cho cả hệ thống nước nóng và nước lạnh.

Van cổng inox lắp ren
Van cổng inox lắp ren

Thông số kỹ thuật của van cổng inox lắp ren

  • Thân van: Inox 201, 304, 316
  • Đĩa van: 201, 304, 316
  • Ốc trục: 201, 304, 316
  • Trục: Thép không rỉ theo TC BS970 P. I
  • Nắp van: 201, 304, 316
  • Nắp đệm: 201, 304, 316
  • Tay quay: Gang hoặc gang cầu
  • Áp lực: 10k ~ 16k
  • Nhiệt độ: 180°C
  • Kết nối: Lắp ren
  • Kích cỡ: DN15 ~ DN50
  • Xuất xứ: Đài Loan, Malaysia
  • Bảo hành: 12 Tháng

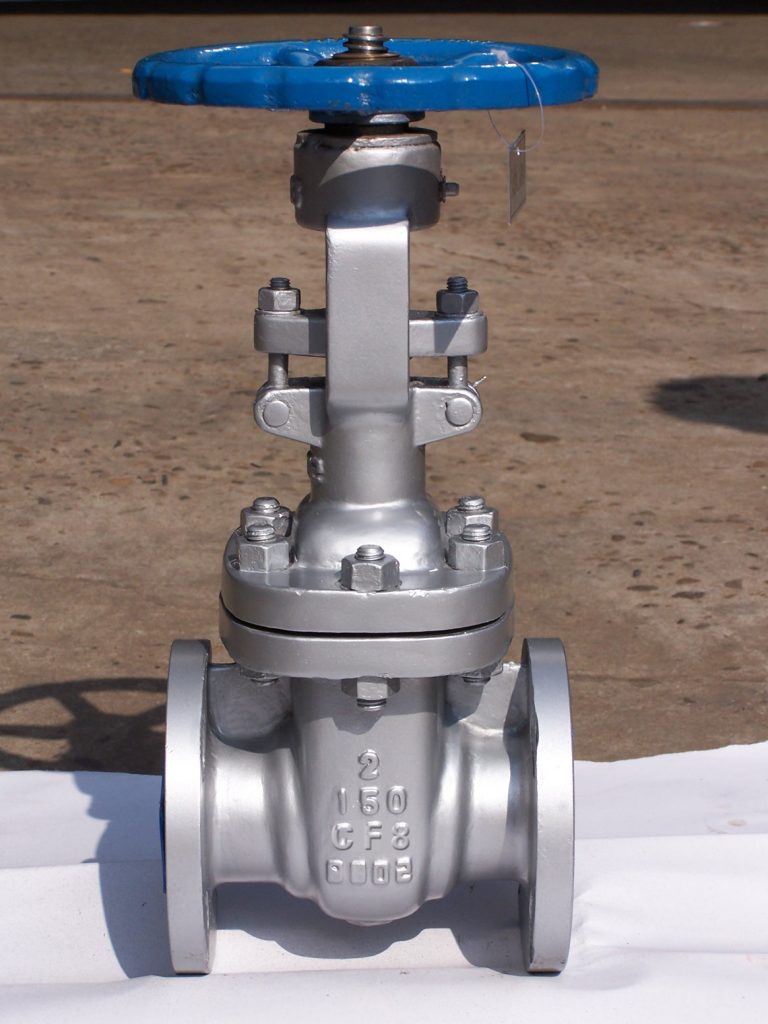

Van cổng inox lắp bích tiêu chuẩn BS

Đây là loại van có kích thước lớn từ 2 inch trở lên với toàn thân được làm từ inox, được thiết kế hai mặt bích hai bên với tiêu chuẩn BS đây là tiêu chuẩn kết nối của Anh Quốc và của chung Châu Âu và cũng khá phổ biến ở Việt Nam. Chúng ta đa số sử dụng van có tiêu chuẩn kết nối BS vì van có giá thành rẻ hơn các chuẩn kết nối khác.

Van cổng inox lắp bích BS

Thông số của van cổng – Van cửa inox lắp bích

– Thân van: inox 201, 304, 316, 316L

– Ty van: inox  304, 316, 316L

– Ốc – bulong trên van: inox 201, 304, 316, 316L

– Nắp van: inox 201, 304, 316, 316L

– Nắp đệm: inox 201, 304, 316, 316L

– Gioăng làm kín: Teflon

– Tay quay: bằng inox hoặc thép được sơn phủ

– Áp lực làm việc: PN16, PN10, PN12

– Nhiệt độ làm việc: 0 ~ 220 độ C

– Kiểu kết nối trên đường ống: Mặt bích: JIS 10K, ANSI, DIN, PN16, BS hoặc lắp ren

– Kích cỡ van: DN15 ~ DN1200

– Xuất xứ: Đài loan, hàn Quốc, Trung Quốc,

Quý khách có nhu cầu tư vấn kỹ thuật hoặc mua sản phẩm, xin vui lòng liên hệ trực tiếp tới Vinh An qua Hotline 0962 334 255 – 0948 267 242 để được tư vấn, báo giá nhanh nhất
